工业自动化通信如何选型？RS485、RS232、TTL的优劣势全解析

在工业控制、智能设备和嵌入式系统设计中，选择合适的通信协议是确保系统可靠性的关键。RS485、RS232和TTL作为三种主流的串行通信标准，各自具有独特的技术特性和应用场景。本文将深入剖析这三种通信方式的原理差异、性能优劣及典型应用，为工程实践提供决策依据。

一、通信协议技术原理对比

1. RS232标准规范

RS232采用±3V至±15V电压范围进行信号传输，正电压表示逻辑0，负电压表示逻辑1。这种差分传输方式具有较好的抗干扰能力，但受限于电缆电容效应，理论最大传输距离仅15米。典型9（DB9）支持全双工通信，数据传输速率在20kbps时可达最大传输距离。

2. TTL电平通信

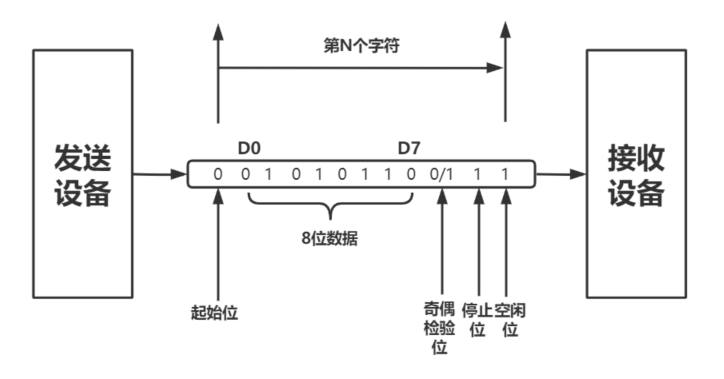

晶体管-晶体管逻辑（TTL）采用0V（逻辑0）和3.3V/5V（逻辑1）的单端传输方式。其通信距离受限于信号衰减，无中继时通常不超过1米。UART协议框架下，通过TX、RX双线实现全双工异步传输，时钟频率可达数MHz，但在实际应用中受线路质量制约。

3. RS485总线架构

RS485采用差分平衡传输技术，A/B两线间的电压差在±1.5V至±5V之间。总线型拓扑支持最多32个节点，通过双绞线传输时最大距离可达1200米。半双工模式下，数据传输速率与距离呈反比关系：10Mbps（12米）至100kbps（1200米）。

二、核心性能参数对比分析

*注：使用中继器可扩展至256节点

RS485的共模抑制比（CMRR）可达12kV/us，在工业电磁干扰环境下表现优异。测试数据显示，RS485总线在100米距离、1Mbps速率下的误码率低于10^-9，显著优于其他两种协议。

三、工程应用中的优劣势比较

RS232优势场景：

• 设备调试接口：PLC编程口、医疗设备控制端

• 传统设备互联：POS机、ATM机外设连接

• 短距离点对点控制：数控机床操作面板

局限因素：

• 传输距离限制导致布线成本增加

• 多点通信需额外硬件支持

• 高电压接口增加ESD风险

TTL适用领域：

• 板级通信：MCU与传感器模块连接

• 开发板调试：Arduino、STM32程序烧录

• 高速数据交换：摄像头模组与处理器接口

应用瓶颈：

• 传输距离限制外围设备布局

• 电平兼容性问题导致系统集成困难

• 缺乏标准接口规范

RS485核心优势：

• 工业现场总线：Modbus、PROFIBUS底层协议

• 楼宇自动化：智能电表集抄系统

• 远程监控：油田SCADA系统

技术挑战：

• 终端电阻匹配影响信号完整性

• 总线仲裁机制需要协议层- 节点扩展带来的延时不确定性

四、典型行业应用解决方案

智能制造场景：
某汽车焊装车间采用RS485构建设备网络，200个焊接机器人通过双绞线连接，1200米范围内实现1Mbps通信。总线拓扑节省布线成本60%，差分传输确保在变频器干扰下的通信可靠性。

物联网系统案例：
智慧农业项目中，TTL接口的温湿度传感器通过电平转换模块接入RS485网关，实现200米半径内的环境监控网络。系统集成成本降低40%，满足IP67防护等级要求。

传统设备改造：
某水处理厂将RS232接口的PLC控制器升级为RS485通信模组，通信距离从15米扩展至800米，数据传输成功率从82%提升至99.7%，支持远程监控平台接入。

五、协议选型决策模型

工程选型需综合评估以下要素：

1. 传输环境：工业现场优选RS485，实验室调试可用TTL

2. 节点规模：单设备对接考虑RS232，多设备组网必须RS485

3. 速率要求：高速短距选择TTL，长距中速适用RS485

4. 成本控制：简单系统用TTL，复杂网络RS485更经济

5. 扩展需求：预留20%节点容量应对系统升级

在工业4.0和物联网快速发展的背景下，RS485凭借其优异的抗干扰能力和扩展性，仍是工业通信的主流选择。TTL在嵌入式系统中的基础地位不可替代，而RS232正逐步向调试接口角色转型。工程师需深入理解协议特性，结合具体应用场景做出最优选择，构建可靠、高效的通信系统。未来，随着TSN、工业以太网等新技术的发展，传统串行通信协议将向更高层次的系统集成方向演进。
