▲ BIM运维系统架构

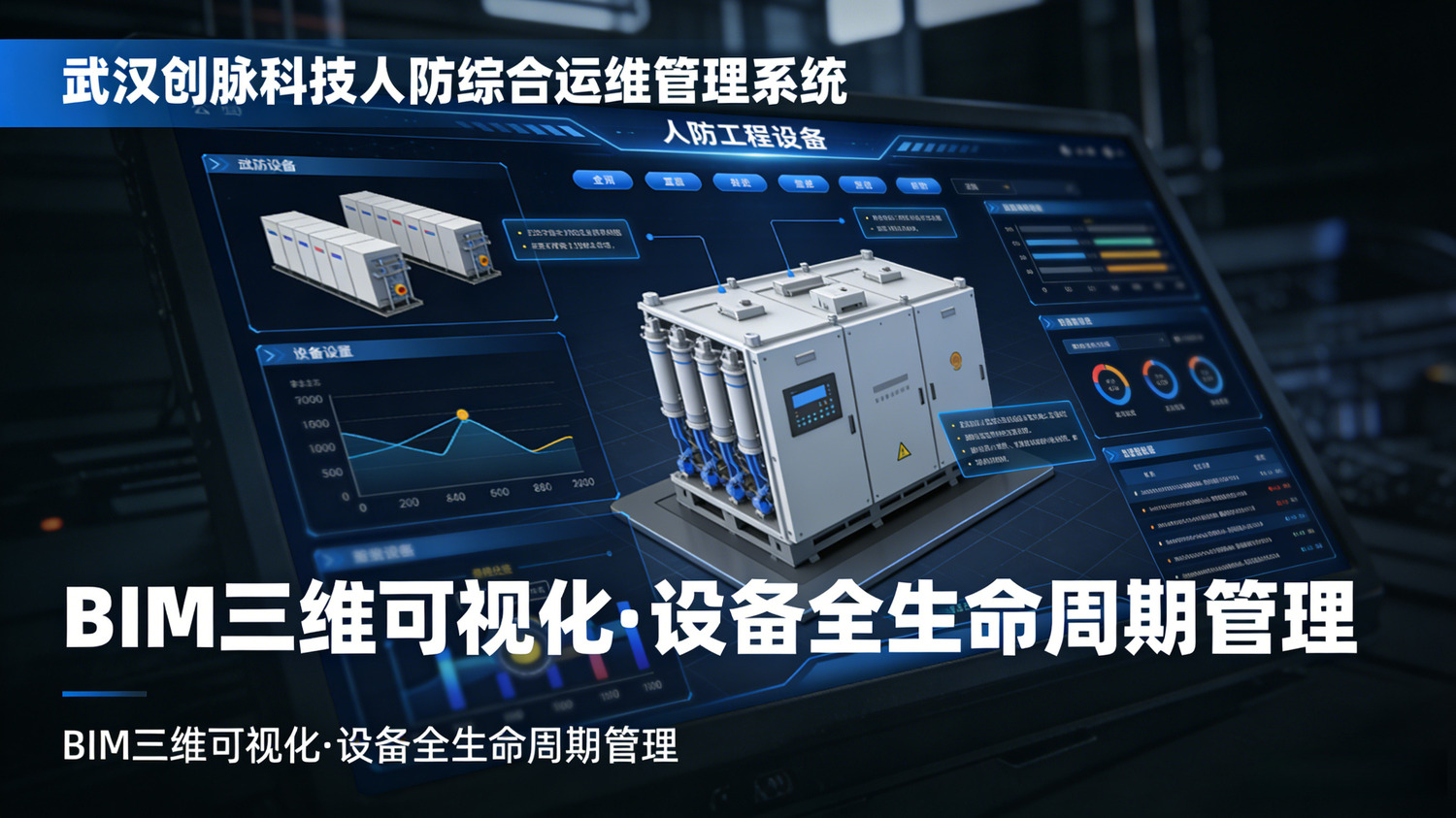

▲BIM运维系统界面
利用BIM模型以及IOT技术针对于人防指挥所建筑进行全面的管理,对指挥所实现系统的综合管理,基于IOT(物联网)技术,将人防工程内部的机电设备、防护设备、战时通风设备、内部环境调节设备、门禁、照明、视频监控、综合布线等利用BIM与IOT(物联网)技术整合到统一的平台上,并能与消防系统、指挥系统等进行紧密的配合。
该系统主要目的是基于BIM与IOT(物联网)实现对建筑以及内部的设备进行全生命周期的管理,从而实现和保障人防指挥工程高效、可靠地运行。
该系统不仅仅解决了工程中必要的设备化控制问题,而且可以通过有效的系统集成,真正实现了各种监控子系统、智能设备的信息集成和信息共享,极大的发挥了这些系统和设备的功能,把人防工程的信息化提高到一个新的台阶,为人防工程的运行、维护、管理提供了一个先进的平台,从而更好的发挥人防指挥工程的功能。
在防化值班室和总控制室分别设置两套BIM运维管理主机,配置一机双屏,用来显示BIM运维模型和展示运维数据。
BIM运维管理系统功能如下:
(1)平时首页快捷菜单、定时计划、设备系统、系统报警、维护提醒、值班人员、环境监控、区域监控、出入记录、用户自定义显示模块。报警消息提醒、维护消息提醒、报警提示。
(2)战时首页三防转换、区域监控、工程保障、系统报警、环境监控、人员定位、报警消息提醒、维护消息提醒、报警提示。
(3)BIM三维模型信息展示展示BIM的三维模型,实现对指挥所BIM模型的三维浏览,同时针对于模型能够查看对应构件的BIM属性信息,便于准确了解指挥所的内部结构和构造,便于整个工程维护管理及改造。
(4)工程监控工程监控包括设备设施监控、视频监控、消防监控、环境参数监控,水电监控等。
(5)维护管理维护体系(维护计划、维护组织、维护报告、应急报告)、应急处理(应急预案、应急分队、应急事件)报警信息(报警提醒、维护提醒)、值班信息。
(6)工程档案工程信息(建筑信息、参建单位、功能区、口部、房间)、设施管理(其他设施、BIM设备)、知识库。
(7)数据分析报警统计、能耗计量、消防统计、环境异常、维护统计、值班统计、应急统计。
(8)系统设置用户设置、用户角色、系统图配置、报警阀值、物联配置、控件配置、模块管理、数据字典、模型更新、系统参数、平台日志(登录日志、操作日志、设备操作日志、系统日志)。
系统主要功能:
地图基础操作、图层管理、工程浏览、地下模式、工程分布、工程查询、工程状况统计、工程轮廓展示、视频信息接入与展现、环境质量实时监测信息接入与展现、入侵实时监测信息接入与展现、防汛设备实时监测信息接入与展现、巡检巡查情况跟踪。
基于BIM模型对设备设施监测、控制、维护和知识库关联等;对工程内部的能耗情况进行统计、分析和报表;三防系统集中监控;对视频监控进行融合,在BIM平台上调看监控画面;对消防相关设备实施的状态监测和查看,同时和BIM模型相关联;对工程内环境参数做监测,同时和BIM模型相关联。
对工程各类报警、提醒信息的实时收集和即时发送,如消防报警、维护提醒、设备故障等;报警信息(消防、安防、环境参数异常、设备故障等)的统计及图表;基于知识库对工程进行维护管理,自动提醒维护时间和维护内容,维护情况的统计及图表;对紧急事件预案、应急处理措施、应急分队编组等进行管理;对工程日常值班进行管理,值班情况的统计及图表。
对工程内部机构、设备及管线等进行测量及数据采集,录入电脑。收集、整理、清洗、加工、入库相关基础信息,包括组织机构、权限管理、通信录等基础数据等。
建筑信息模型(BIM)在智能建筑能源管理中的作用
随着世界越来越关注可持续性和能源效率,建筑行业一直在寻求结合技术来减少建筑能耗的方法。本文深入探讨了建筑信息模型(BIM)和智能建筑能源管理系统之间的潜在协同作用,以及它们的集成如何彻底改变建筑环境中的能源管理。
探索BIM与智能建筑能源管理系统之间的协同作用
了解建筑信息模型(BIM)
BIM是建筑物物理和功能特征的强大数字表示。其包含一系列数据,包括3D模型、规格、施工文档和建筑物的运营信息。BIM将建筑师、工程师、承包商和其他利益相关者聚集在一起,进行协作并简化建筑流程。
BIM的好处
优化设计和决策:BIM允许建筑师和工程师创建准确的3D模型,促进更好的可视化和设计迭代。这导致了有关节能系统和材料的优化决策。协作与协调:通过BIM,所有项目利益相关者都可以访问和更新集中式模型,从而促进整个施工过程中的协作与协调。这减少了错误、冲突和返工,从而节省了时间和成本。生命周期管理:BIM扩展到建设阶段,并协助设施管理、维护和翻新。其可以集成来自智能建筑系统的数据,包括能源管理系统。
引入智能建筑能源管理系统
智能建筑能源管理系统是利用实时数据优化能源消耗,并提高建筑物整体能源绩效的软件平台。这些系统连接到各种建筑系统,如暖通空调(HVAC)、照明和占用传感器,以监控和控制能源使用情况。
智能建筑能源管理系统的好处
能源效率:通过持续监控和分析能源使用数据,智能建筑系统可以识别潜在的节能机会。自动化控制和优化算法有助于减少能源浪费,并提高整体效率。节约成本:优化能源消耗直接转化为降低公用事业成本。智能建筑系统可实现预测性维护,从而防止设备故障、减少停机时间,并避免昂贵的维修。居住者舒适度:这些系统可以深入了解建筑物的使用方式,并允许个性化的舒适度设置。通过根据入住情况调节温度和照明,居住者可以享受舒适的环境。
BIM与智能建筑能源管理系统之间的协同作用
BIM和智能建筑能源管理系统的集成为可持续建筑设计、建设和运营创造了强大的组合。这种协同作用扩大了两个系统的优势,并为建筑环境中的能源管理带来了新的可能性。改进的设计和能源建模
BIM凭借其准确的3D模型和先进的能源分析功能,可以为智能建筑系统提供有价值的输入。通过模拟建筑性能,建筑师和工程师可以优化能源效率因素,例如隔热、玻璃和太阳朝向。这些数据可以无缝集成到能源管理系统中,从而提高其准确性和有效性。
实时监控
当BIM和智能建筑系统集成时,来自各种传感器和设备的实时能源数据可以输入BIM模型,提供能源消耗的全面视图。设施管理人员可以监控能源使用情况、识别异常情况,并做出明智的决策,以优化能源效率、减少浪费和成本。
简化调试和维护
BIM的生命周期管理功能有助于智能建筑系统的无缝集成。在调试过程中,这些系统的数据可以链接到BIM模型,以进行高效的测试和验证。这种集成还可以利用预测分析,并通知设施管理人员潜在的设备故障,从而实现主动维护。
要点
BIM和智能建筑能源管理系统的集成为提高建筑环境的能源效率提供了巨大的潜力。主要内容包括:BIM可实现优化设计决策,并增强项目利益相关者之间的协作。智能建筑系统使用实时数据来最大限度地减少能源消耗,并降低成本。将BIM与智能建筑系统集成可增强能源建模、监控和控制。实时监控提高了能源效率和居住舒适度。无缝维护和预测分析有助于减少设备停机时间和维修成本。
通过利用BIM和智能建筑系统的力量,建筑行业可以为可持续建筑、减少能源消耗和打造绿色未来铺平道路。
将BIM技术集成到智能建筑能源管理中的好处
将BIM集成到智能建筑能源管理中的好处
1、提高能源效率
将BIM技术与智能建筑能源管理系统相结合,可以更好地监测和控制能源消耗。BIM模型提供有关能源使用情况的实时数据,从而深入了解需要优化的领域。通过识别能源效率低下并做出数据驱动的决策,建筑业主可以显著减少环境足迹和能源成本。
2、提高建筑性能
借助BIM技术,建筑业主和运营商可以在实施之前模拟和分析不同的能源场景。这有助于确定减少能源消耗和提高建筑性能的最有效策略。BIM模型可实现全面的能源模拟,考虑天气模式、占用率和系统效率等因素,以确定可以改进的领域。
3、简化维护和操作
BIM技术通过提供集中的信息数据库,简化了智能建筑的维护和运营。通过将BIM模型与设施管理系统集成,建筑管理人员可以轻松访问重要的能源相关信息,例如设备规格、预防性维护计划和能源使用历史记录。这简化了维护活动、提高了效率,并降低了运营成本。
4、有效协作
在整个建筑生命周期中,各个利益相关者之间的合作对于成功的能源管理至关重要。BIM模型充当建筑师、工程师、承包商和设施管理人员共享信息和协作工作的通用平台。其允许不同学科同时分析能源相关方面,从而实现有效的决策并减少沟通差距。
要点
将BIM集成到智能建筑能源管理中,可以提供准确的数据和优化见解,从而提高能源效率。BIM使建筑业主能够评估性能选项并做出明智的决策,以提高整体建筑效率。BIM有助于简化维护和运营,确保智能建筑能源管理系统的最佳性能。BIM促进利益相关者之间的有效协作,从而改善能源管理成果。
行业统计
Dodge Data&Analytics进行的一项调查发现,76%的建筑专业人士认为BIM对整体项目绩效产生了积极影响。根据美国能源信息管理局(EIA)的数据,商业建筑占美国能源消耗的近20%。《建筑工程杂志》上发表的一项研究报告称,将BIM与能源分析工具相结合,可使建筑物节能高达30%。
小结
将BIM技术集成到智能建筑能源管理中可以带来诸多好处,包括提高能源效率、改善建筑性能、简化维护和运营以及有效协作。通过利用BIM模型,建筑业主可以优化能源使用、降低成本并为可持续的未来做出贡献。随着智能建筑需求的不断升级,BIM技术对于实现高效、环保的能源管理系统变得不可或缺。
彻底改变智能建筑的能源管理:BIM的力量
下面,我们来探讨一下BIM在能源管理中的重要性,并探索其众多好处。
BIM在能源管理中的作用
BIM在增强智能建筑能源管理实践方面发挥着至关重要的作用。通过集成广泛的数据源,BIM使建筑业主和管理者能够有效地在粒度级别上监控和控制能源消耗。以下是BIM彻底改变能源管理的一些关键方式:数据驱动的见解:BIM捕获和分析来自各种建筑系统的实时数据,包括暖通空调、照明和电器。通过利用这些数据,建筑运营商可以获得有关能源模式的宝贵见解,识别效率低下的地方,并做出数据驱动的决策,以优化能源使用。高效的系统设计:BIM通过模拟节能系统的性能,来促进节能系统的设计。建筑专业人员可以创建虚拟原型,测试不同的场景,甚至在施工开始之前优化能源系统。这种方法降低了能耗,提高了性能。优化维护和运营:BIM通过提供有关建筑物能源系统的准确且最新的信息,来帮助简化维护和运营。这可以实现主动维护、预测分析和及时干预,从而减少停机时间并优化能源效率。协作与沟通:BIM促进参与能源管理的利益相关者之间的协作。设计师、建筑商和设施管理人员可以无缝地协同工作,共享信息,并在建筑的整个生命周期中优化能源使用。
BIM在能源管理中的好处
在能源管理中采用BIM,可以为智能建筑带来了诸多好处:提高能源效率:通过利用BIM,建筑业主可以识别能源效率低下的问题,并采取措施优化能源消耗。这会降低能源成本,并减少碳足迹。提高室内舒适度:BIM允许建筑专业人士模拟和优化能源系统,以创造舒适的室内环境。通过优化温度、通风和照明等因素,BIM为居住者提供愉快且富有成效的体验。节省成本:通过优化能源消耗和减少维护停机时间,BIM可以为建筑业主节省大量成本。节能系统可降低水电费,而主动维护有助于避免代价高昂的故障。可持续性和合规性:BIM通过集成可再生能源并监控其性能来支持可持续建筑实践。此外,BIM有助于确保遵守能源法规和法规,避免处罚和诉讼。长期价值:借助BIM设计和管理的建筑具有更高的长期价值,因为其提高了能源效率和优化了性能。此类建筑吸引了寻求可持续空间的租户,并提高了整体房产价值。
要点
BIM通过结合3D建模、数据分析和项目管理,正在彻底改变智能建筑的能源管理。其意义在于提供数据驱动的见解、优化系统设计、简化维护操作以及促进利益相关者之间的协作。采用BIM带来的好处包括提高能源效率、改善室内舒适度、节省成本、可持续发展和增加财产价值。在智能建筑时代,BIM使建筑专业人士能够做出明智的决策、优化能源消耗,并创造可持续的空间。通过利用BIM的力量,我们可以彻底改变能源管理,为更高效、更可持续的未来铺平道路。
通过智能建筑能源管理中的BIM提高效率和可持续性
BIM已被证明具有巨大价值的一个特定领域是智能建筑能源管理领域。下面来探讨BIM在提高智能建筑效率和可持续性方面的作用。
BIM在智能建筑能源管理中的力量
智能建筑能源管理系统使建筑业主和设施管理人员能够优化能源消耗、降低成本并最大限度地减少对环境的影响。然而,这些系统的成功在很大程度上依赖于准确和最新的建筑数据。这就是BIM的优势所在,因为其提供了所有建筑组件和系统的全面集成的数字表示。
BIM在智能建筑能源管理中的主要特点和好处
准确的能源模拟:BIM可实现准确的能源模拟和分析,使利益相关者能够在施工开始之前识别潜在的节能机会。这确保了建筑物的能源绩效目标的实现。高效的设计和协作:BIM允许设计师、建筑师和工程师在设计阶段无缝协作,并做出明智的决策。这会带来更高效的建筑系统,并提高能源性能。实时监控:BIM与智能建筑自动化系统无缝集成,可实时监控和控制能源使用情况。这使建筑运营商能够及时识别,并纠正能源浪费。生命周期管理:BIM提供了一个集中平台,用于管理整个生命周期的建筑数据。这包括有关建筑系统、设备、维护计划和能源消耗模式的信息。这些见解可以实现主动维护和能源优化。
行业统计数据突显了BIM在能源管理中的影响
引人注目的行业统计数据证明了在智能建筑能源管理中采用BIM的好处:Dodge Data&Analytics进行的一项研究发现,57%使用BIM的业主报告称其建筑的能源性能有所改善。据国家建筑科学研究所称,BIM可以帮助在设计和施工阶段减少高达20%的能源消耗。ABI Research的一份报告预测,到2024年,全球智能建筑能源管理系统市场将达到581亿美元,其中BIM在推动这一增长方面发挥着重要作用。
要点
将BIM集成到智能建筑能源管理中,可为建筑业主、设施管理人员和环境带来诸多好处。一些关键要点包括:BIM可在智能建筑中实现准确的能源模拟、高效的设计协作、实时监控和全面的生命周期管理。在能源管理中采用BIM可以提高能源绩效、降低成本,并最大限度地减少对环境的影响。行业统计数据凸显了BIM对能源绩效的积极影响,以及智能建筑能源管理系统的巨大市场潜力。
总之,BIM已成为智能建筑能源管理领域的一项颠覆性技术。其能够提供准确的数据、简化协作和优化能源消耗,使其成为提高效率和可持续性的宝贵工具。随着建筑行业不断拥抱数字化,BIM与能源管理的集成无疑将成为常态,而非例外。
